| Mini-Sender/-Empfänger | S45 & RX45 |
|
Moderne Technologien haben es ermöglicht, HF-Sender- und Empfänger-Module zu entwickeln, bei denen höchste Zuver- lässigkeit mit kleinsten Abmessungen realisiert ist. |
Sender und Empfänger | |||||||||||||||||
|
||||||||||||||||||
| Technische Daten: | |||
| HF-Leistung | max. 25mW an 50 Ohm | Bauart: | Doppel-Superhet |
| Sendefrequenz: | 433,150…434,750 MHz | Empfindlichkeit: | 0,3µV (20dB S/N) |
| Frequenzabweichung: | max. ±5ppm | Ausgänge: | Daten, TTL-Pegel |
| Modulation: | FM-Schmalband | NF, 80mV RMS | |
| Baudrate: | 300 bis 9600 Baud | Carrier Detect | |
| Versorgungsspannung: | 6,5 bis 12V/ oder 5V ±5% | Versorgungsspg.: | 5,1 bis 12V |
| Stromaufnahme: | ca. 39mA/0,6mA stand by | Stromaufnahme: | 9,6 mA |
| Größe: | 31 x 29 x 10 mm | Größe: | 31 x 54 x 10 mm |
| Zulassungsnummer: | nach I-ETS 300 220, G119065F CEPT LPD-D | ||
|
Aufgrund der modularen Bauweise und der geringen Stromaufnahme lassen sich die Baugruppen leicht in vorhandene Geräte integrieren. Die erzielbare Reichweite ist sehr von den örtlichen Gegebenheiten und der Antennenanordnung abhängig. Sie reiht von einigen hundert Metern bis hin zu einigen Kilometern. Zu beachten ist, daß die Antenne des Senders laut postalischer Bestimmungen nicht abgesetzt werden darf. |

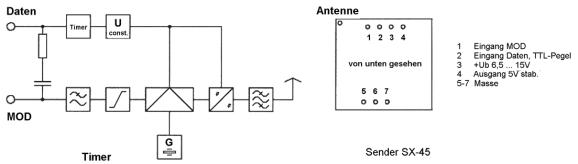

| Anschluß S45 |  |
|
Der Sender S45 wird automatisch hochgetastet, sobald der Daten eingang mit einem TTL-Signal beaufschlagt wird. Der MOD-Eingang ist zusätzlich für die Übertragung analoger Signale vorgesehen und hat eine höhere NF-Grenzfrequenz. Dieser Eingang wird auch benutzt zur Übertragung von Daten mit 9600 Baud. |
|

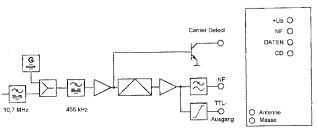

| Anschluß RX45 | |
|
Es ist zu beachten, daß das Datensignal am Empfänger-Ausgang invertiert ist, gegenüber dem Datensignal am Sender- Eingang. Soll die Datenausgabe unterdrückt werden, wenn die Gegenstelle nicht sendet, so ist der CD-Ausgang (Open Collector) mit dem Ausgang `Daten` zu verbinden. Ebenso kann der NF-Ausgagn abgeschaltet werden.
|
|
