WMG-200

Industrieller Mikrowellengenerator mit echter Leistungssteuerung - also nicht zu vergleichen mit irgendwelchen Komponenten aus Mikrowellen für den Heimbereich. Bei diesem System geht es nicht darum, eine Suppe zu erwärmen, sondern Mikrowellenleistung stabilisiert, kontrolliert und permanent (Dauerstrichbetrieb) an die Last zu bringen! Dieses System ist daher bestens geeignet für alle Forschungs- und Entwicklungsabteilungen, die sich professionell mit dem Thema der Mikrowellen-Applikation befassen.
Ausgerüstet ist der Generator mit einem 900W Magnetron des Typs 2M167. Das Sytem wird geliefert mit vollständiger Dokumentation, Schaltplänen, Anwendungsrichtlinien, Sicherheitshinweisen, etc.
Es handelt sich um ein INDUSTRIE-System, das für den Dauereinsatz entwickelt ist und kann u.a. für einen PVD / PVCD Process, zur Innenbeschichtung von PET-Flaschen gegen UV-Strahlung, eingesetzt werden. Es ist kein Spielzeug - alle Leistungsdaten des Netzteiles sind tödlich!

Kurzdaten:

2.45GHz +/- 10MHz ca. 200Wcw bei angepasster Last 10-100% regelbar

Magnetron 2M167B mit Ua: 4500Vdc / ca. 60mA Umrüstung auf 850Wcw möglich

Ue: 230V 50Hz - 4A Steuerspannung 24Vdc

Aufbau:

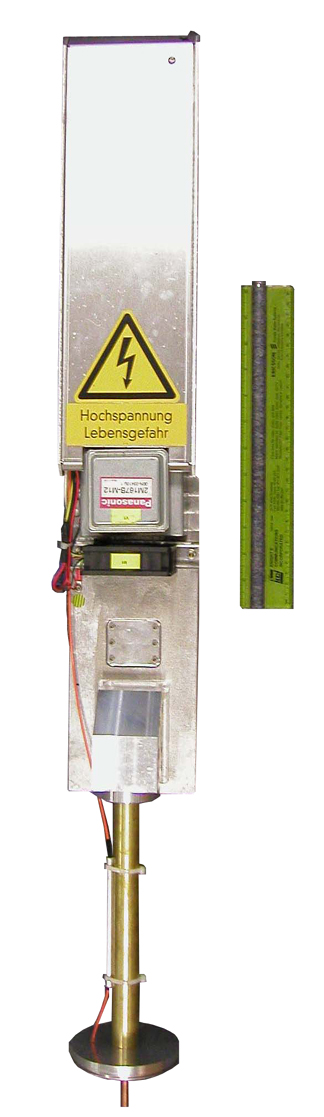

Integrierte Einheit IP00 mit Haube, Koaxiale Auskopplung

Lieferumfang:

Generator Komplett mit Netzsteckerleiste, Handbuch, Schaltplan, Anwendungsrichtlinien, Sicherheitshinweisen

Anwendungsgebiete:

Komplexe Trocknungsverfahren

Kontrollierte Halbleiterätzverfahren

Diamantentrennverfahren

PVD / PVCD

Frequenz:	2450 GHz +/- 10 MHz
HF-Leistung:	180 W max. bei angepaßter Last einstellbar von 10 ... 100%
Magnetron:	2M167B (MATSUSHITA) mit Anodenspannung: 4500 V und Anodenstrom: ca. 60 mA
Netz:	230V / 50Hz / 4AL/N/PE an Stecker X1 Die Netzspannung muss mind. 5 Sekunden anliegen, bevor ein "START"-Signal gegeben wird, um das Magnetron vorzuheizen!
Steuerspannung:	24VDC an Stecker X1
Bedienung:	über Stecker X1: Sollwert 0-10V Start Stop Reset Sammelfehler

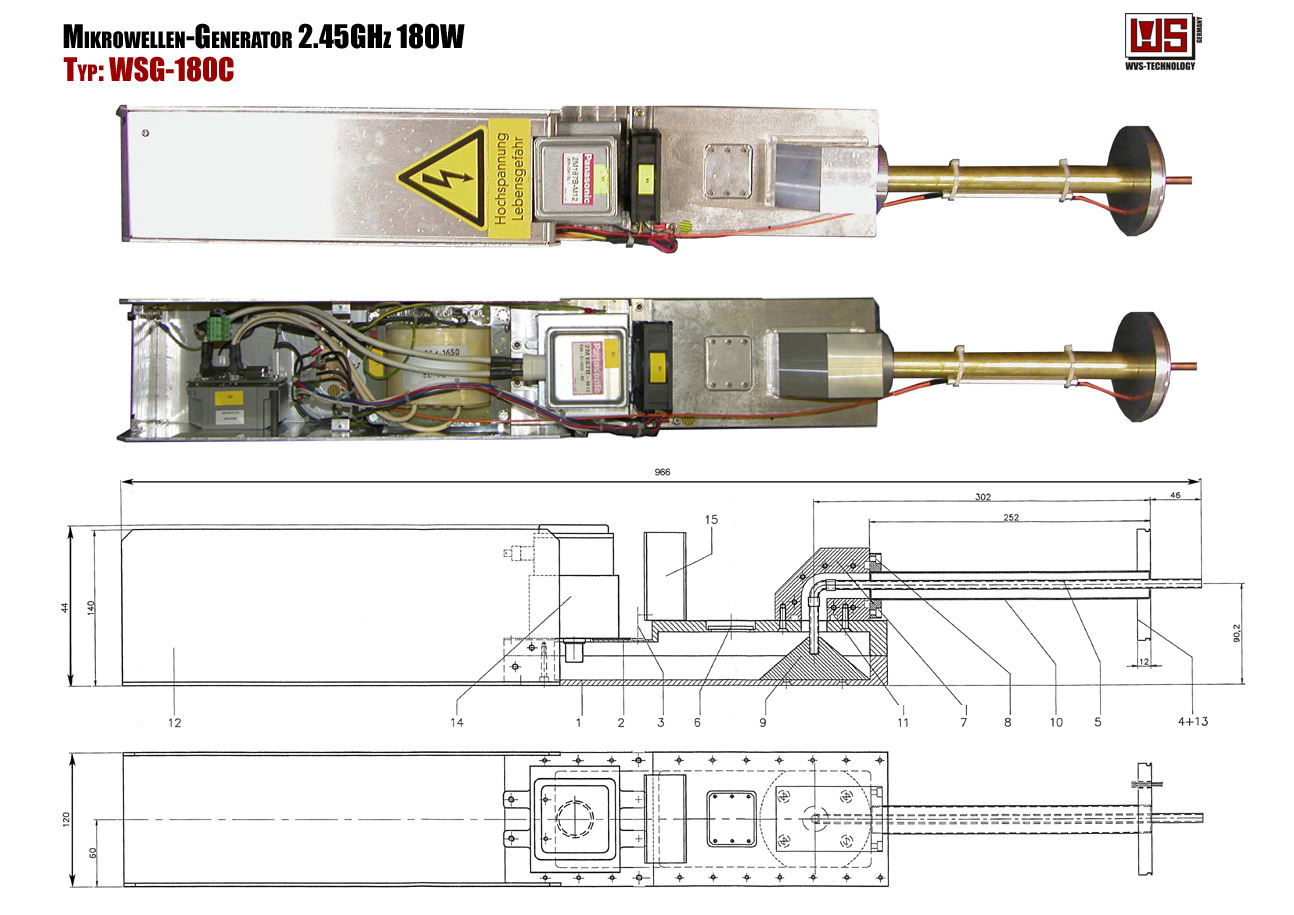

Aufbau:	MW-Generator-Kopf, offener Aufbau mit Haube

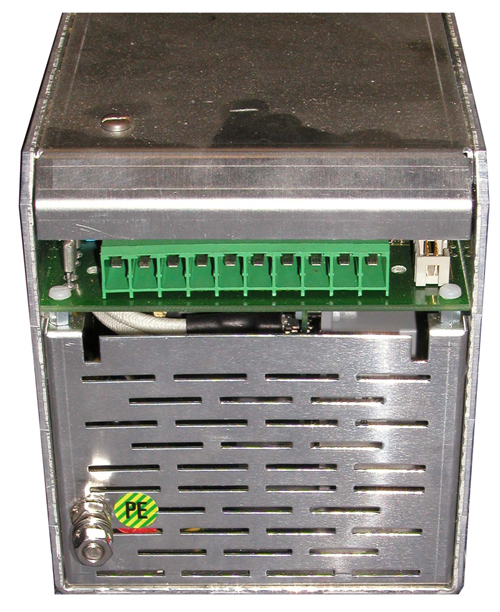

PIN Nr.:	Signal
PIN 1	230V / 50Hz (Versorgungsspannung)
PIN 2	Neutralleiter (Versorgungsspannung)
PIN 3	PE (Versorgungsspannung)
PIN 4	GND (Steuerspannung)
PIN 5	24 VDC/140mA (Steuerspannung) (Reset)
PIN 6	Sollwert 0-10V
PIN 7	START/STOP
PIN 8	N.C.
PIN 9	Sammelfehler (Meldung)
PIN 10	Sammelfehler (+24VDC)

Befehl	Signal
Start	Highpegel von 24 VDC an PIN 7 anlegen
Stop	Lowpegel an PIN 7 anlegen
Reset	Trennen der Steuerspannung von PIN 5 länger als 1 Sekunde
Sollwert	0-10V an PIN 6 anlegen

Meldung	Signal
Sammelfehler	24VDC an Pin 10 Meldung an Pin 9

Die 230V an PIN 1 und PIN 2 müssen mindestens 5 Sekunden vor der Leistungsfreigabe über PIN 7 anliegen!
