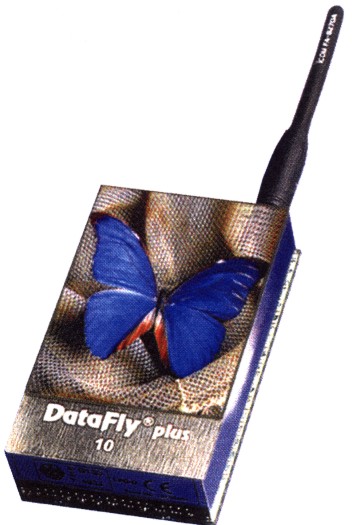

DataFly® plus-10 ist ein Datenfunkmodem, das den
neusten europäischen Zulassungszertifikaten entspricht.
Es besteht aus zwei, auch separat erhältlichen,
Komponenten:
dem Funk-/HF-Teil mit Sender/Empfänger
dem Microcontroller-Steuerteil mit Modemchip,
A/D-D/A- Wandlern und Schnittstellen
Die Kombination zweier DataFly® plus-10-Systeme
ermpglicht Ihnen die transparente Funkübertragung von
daten mit einer naximalen Bruttodatenrate von 19.200 bps.
Die Ansteuerung und der Aufbau einer Funkstrecke ist mit DataFly® plus durch Hard- bzw. Softwarehandshake sehr
einfach. DataFly® plus arbeitet standardmäßig bei 433 MHz im
anmelde- und gebührenfreien ISM-Band. Per Software
können 67 Kanäle ausgewählt werden.
Die Sendeleistung ist der Reichweite eine physikalische
Grenze gesetzt. Folgende Erfahrungswerte haben sich in der
Praxis herauskristallisiert: DataFly® plus mit Originalantenne: In Gebäuden beträgt
die Reichweite ungefähr 30…300 Meter, abhängig von der
Beschaffenheit der Wände und Decken (Stahlbeton vs.
Holz). Im Freien beträgt die Reichweite bei Sichteverbindung
ohne Hindernisse ca. 400…2.000 Meter.
Eine Reichweitenerhöhung ist unter Einsatz von Richtantennen möglich. Eine Richtantenne mit einem Antennengewinn
von 5…10 dBd kann die Reichweite des Systems um 50…80% steigern. Eine andere Möglichkeit der Reichweiten-
erhöhung ist der Kaskadenaufbau mehrerer DataFly® plus. Auf diese Weise könnnen Funkstrecken über mehrere
Kilometer aufgebaut werden, wobei die zwischen den Endpunkten liegenden Funksysteme als Relaisstationen dienen.
Hindernisse können durch entsprechende Plazierung der Relaisstationen leicht umgangen werden.
DataFly® plus-10
Technische Daten entnehmen Sie den Spezifikationen
der Komponenten DataFly HF-10 / CPU-10
BZT-Zulassung für ISM-Band und CE-Zerifikat
66 Kanäle im ISM-Band (433,125̷ß;434,750 MHz)
Kanalraster 25 kHz
Stromaufnahme:
Senden
Empfangen
190 mA
110 mA
Maße: 110x65x30 mm
Starterkit 1 im Demo-Koffer mit
je 2 DataFly plus-10, 2 Adaptrkarten,
2 Netzteile, 2 9-polige Kabel, 2 Antennen
sowie je 1 3½“ Software-Disktette, 1 Manual
Starterkit 2 im Demo-Koffer mit
Inhalt wie Starterkit1, zusatzlich
je 2 Sprachkarten zur Übertragung von Sprache und
2 Sprechgarnituren
