WVS-Technology / Produktinformationen

Mini-Cap

Zur Produktübersicht ↗
Mini-Cap Serie Comet-Logo
Swiss Quality
Fixed Vacuum Capacitor

High Power — Small Size — Cost Effective

mini-cap - Drauf klicken um zu vergrößern Mini-Cap
High current applications - Low internal inductance - Very compact and rugged design - Ceramic- or Chip-Types replacement High quality capacitor for high current applications - Replacement for low current applications with long life time - Low internal inductance for operation in excess of 100 MHz - Very compact and uniform size - Unique rugged and cost effective design - Widely used in different applications like matching networks and RF sealing - All Mini-Caps delivered with mounting-kit for an easy installation - Optional extension rods for easy replacament.

Product Brochure
Outline Drawings
Typ A Typ B Typ C Typ D Typ E

Type Kapazität UPT Strom [A] Ø Höhe alternative Bezeichnung
Bestellungsnummer Cmax [pF] Test [kV] Imax
(13,56MHz)		 [mm] [mm] Comet Jennings
Body-A
CFMN-2000AAC/3-DE-G 2000 3   48 52 MC05C-2000E/3
CFMN-1500AAC/3-DE-G 1500  3    48 52 MC05C-1500E/3
CFMN-1250AAC/5-DE-G 1250  5    48 52 MC05C-1250E/5
CFMN-1000AAC/8-DE-G 1000  8    48 52 MC05C-1000E/8
CFMN-750AAC/10-DE-G 750  10    48 52 MC05C-750E/10
CFMN-500AAC/12-DE-G 500  12    48 52 MC05C-500E/12
CFMN-400AAC/12-DE-G 400  12    48 52 MC05C-400E/12
CFMN-350AAC/15-DE-G 350  15        MC05C-350E/15
CFMN-250AAC/15-DE-G 250  15    48 52 MC05C-250E/15
Body-B
CFMN-4000BAC/5-DE-G 4000  5  121 74,8 52 MC08C-4000E/5
CFMN-2700BAC/5-DE-G 2700  5    74,8 52 MC08C-2700E/5
CFMN-1000BAC/10-DE-G 1000  10    74,8 52 MC08C-1000E/10
Body-C
CFMN-210CAC/15-AF-G 210  15    48 62 MC1C-210E/15 JCSF-210-15S
CFMN-200CAC/15-AF-G 200  15  70 48 62 MC1C-200E/15 CLF1-200-0030
CFMN-180CAC/15-AF-G 180  15    48 62 MC1C-180E/15
CFMN-150CAC/15-AF-G 150  15    48 62 MC1C-150E/15
CFMN-130CAC/15-AF-E 130  15    48 62 MC1C-130E/15
CFMN-120CAC/15-AF-G 120  15    48 62 MC1C-120E/15 JCSF-120-15S
CFMN-110CAC/15-AF-G 110  15    48 62 MC1C-110E/15
CFMN-100CAC/15-AF-G 100  15    48 62 MC1C-100E/15 JCSF-100-15S
CFMN-90CAC/15-AF-G 90  15    48 62 MC1C-90E/15
CFMN-80CAC/15-AF-G 80  15  70 48 62 MC1C-80E/15 JCSF-80-15S
CFMN-80CBC/15-AJ-G 80  15  54 48 63 MC1C-80B/15 JCSF-80-15S
CFMN-70CAC/15-AF-G 70  15    48 62 MC1C-70E/15
CFMN-50CAC/15-AF 50  15    48 62 MC1C-50E/15 JCSF-50-15S
CFMN-25CAC/15-AF 25  15    48 62 MC1C-25E/15 JCSF-25-15S
CFMN-10CAC/20-AF 10  20  8 48 62 MC1C-10E/20
Body-D
CFMN-200DAC/25-AF-G 200  25    48 73 MC2C-200E/25
CFMN-175DAC/25-AF-G 175  25  144 48 73 MC2C-175E/25
CFMN-150DAC/25-AF-G 150  25    48 73 MC2C-150E/25
CFMN-125DAC/30-AF-G 125  30  115 48 73 MC2C-125E/30
CFMN-100DAC/30-AF-G 100  30    48 73 MC2C-100E/30
CFMN-50DAC/30-AF 50  30  111 48 73 MC2C-50E/30
CFMN-25DAC/30-AF 25  30  35 48 73 MC2C-25E/30
Body-E
CFMN-250EAC/30-DH-G 250  30    64 87 MC3C-250E/35
CFMN-200EAC/30-DH-G 200  30    64 87
CFMN-150EAC/30-DH-G 150  30    64 87
CFMN-100EAC/30-DH-G 100  30    64 87

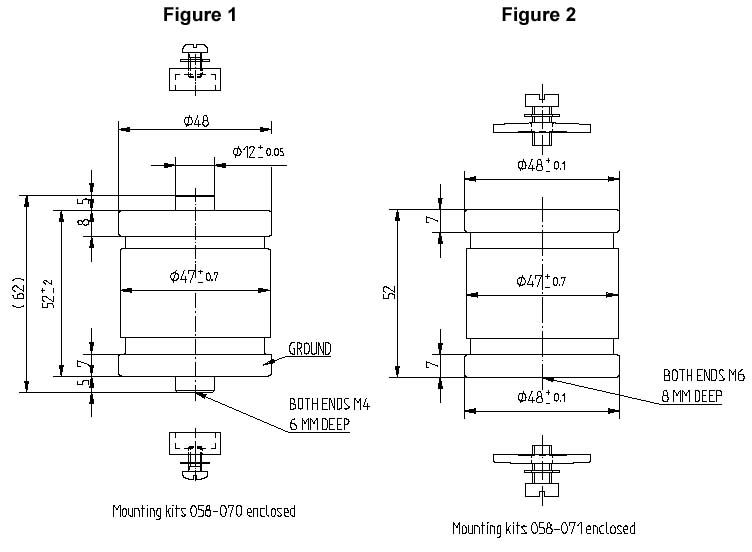

Vakuumkondensator Mini-Cap Skizze 2


The information above is not to be used for design purposes. For detailed information refer to the individual datasheet, available on our website www.wvs-tech.de or from our local representative.
MINI-CAPTM

Hochstrom Festkapazität Vakuum Kondensator


Traditionell haben die RF Designer feste Keramik-Kondenstoren von verschiedenen Herstellern verwendet, um die gewünschten Kapazitätswerte zu erreichen., often in banks, either in parallel or in series, Sometimes, these designs were current limited and/or showed considerable temperature coefficients.

Aufbauend auf den erprobten Eigenschaften von Vakuum Kondensatoren aus Keramik, entwickelte COMET eine Familie mit hoher Güte (Q) und Stromfähigkeit, die sehr kompakt und robust sind.



Vakuumkondensator Mini-Cap

COMET MINI-CAP™, dia. 48 mm (1.89 in)

Diese neue Familie fester Vakuum Kondensatoren wird unter dem Tradmark Warenzeichen MINI-CAP™ vertrieben, zeichnet sich durch einfaches und robustes Design aus und showing a hold off Spannung von 15 kV Spitzenwerttest. Die gewöhnliche Stromhöhe, die mit reiner Konvektionskühlung erreicht wird liegt bei 70 Arms bei 13.56 MHz. Mit zusätzlicher Kühlung ist der MINI-CAP™ hingegen geeignet um bei über 100 Arms zu arbeiten .

Fünf Standard Versionen mit den Kapazitätswerten 25, 50, 100, 150 und 200 pF sind stets im Lager verfügbar. Die Standard Toleranzen der Kapazität beträgt ± 5 %. Andere Kapazitätswerte und geringere Toleranzen sind auf Anfrage verfügbar. Alle Kondensatoren haben die selben Abmessungen.

COMET's außergewöhnliches Designkonzept für den MINI-CAP™ bewirkt ein Minimum an innerer Induktivität und besitzt hervorragende elektrische Verbindungen wie sie in RF Systemen verlangt werden. Zusammen erlaubt dies höchst zuverlässige Arbeit bei 100 MHz und mehr.

Vakuumkondensator Mini-Cap Abmessungen

Vakuumkondensator Mini-Cap Abmessungen
