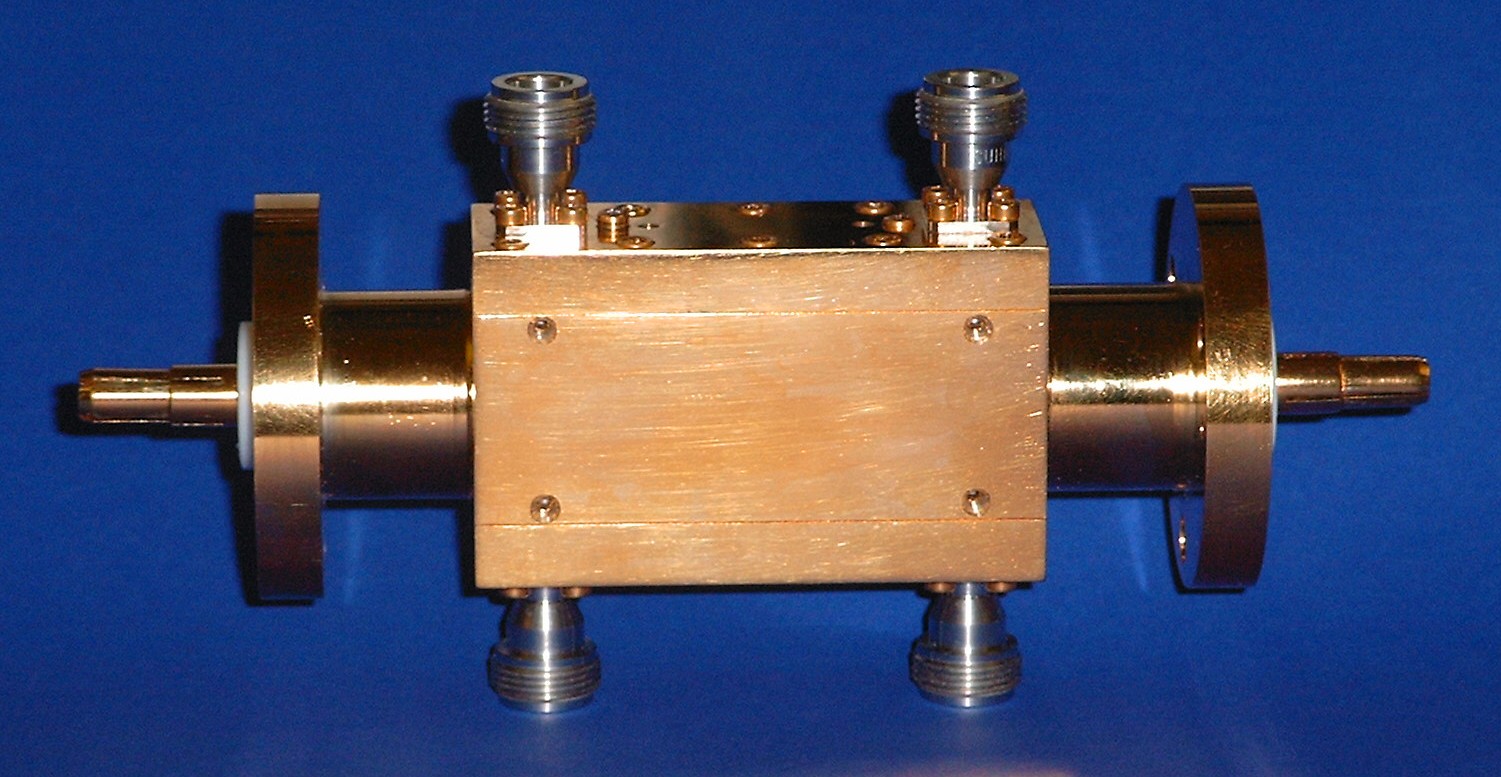

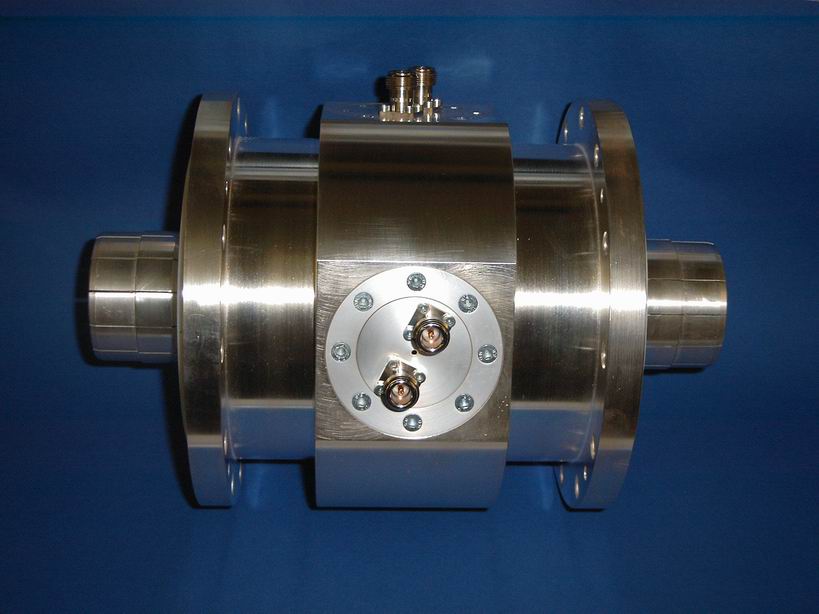

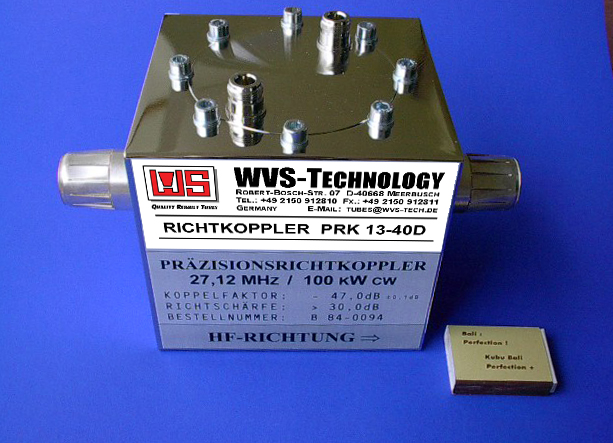

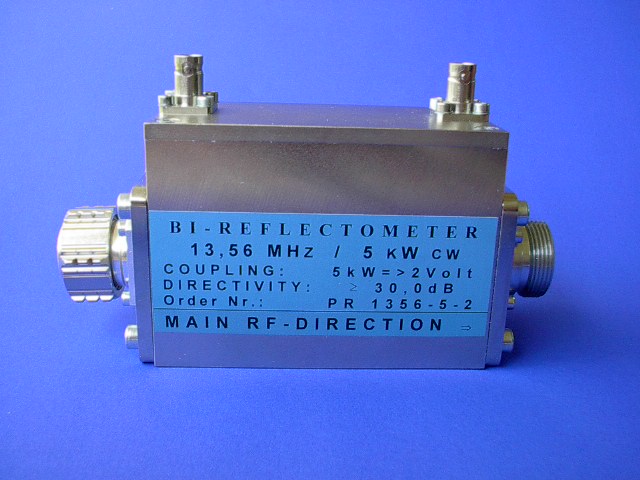

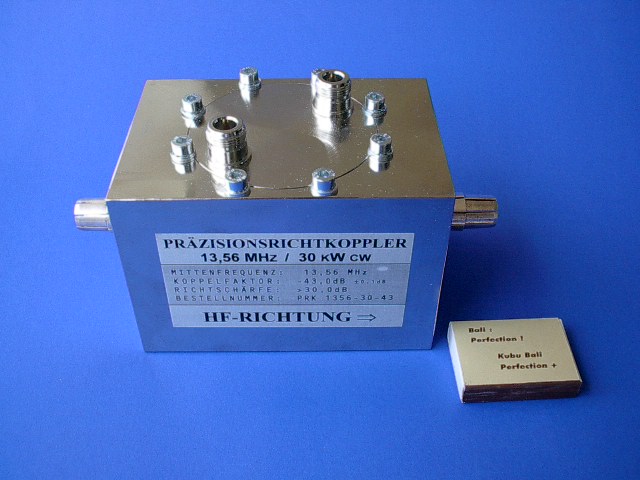

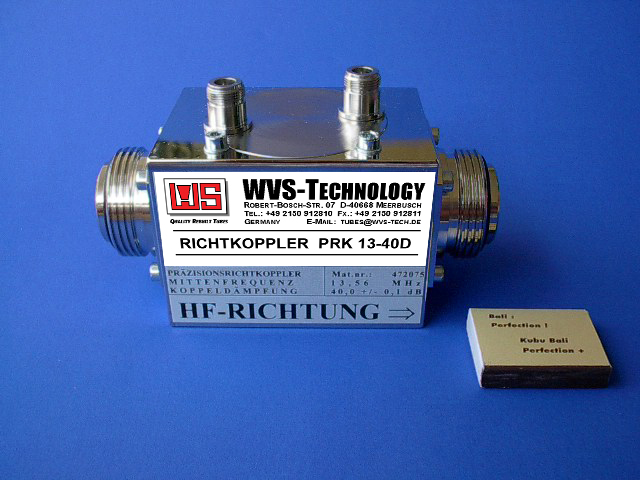

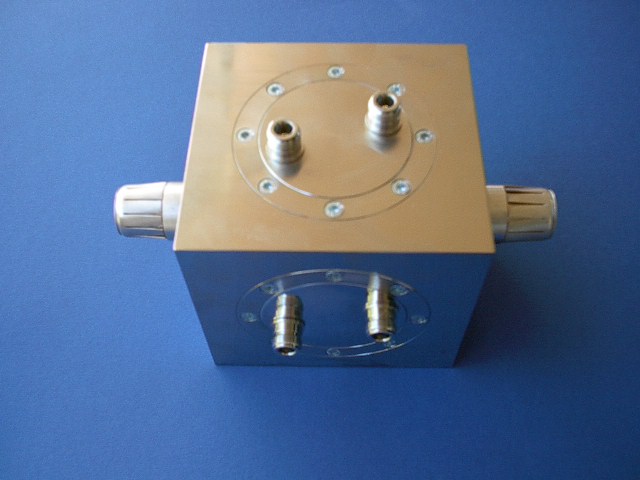

RICHTKOPPLER Zu unserer Entwicklungspalette gehören Richtkoppler im Leistungsbereich von wenigen Kilowatt bis in den Megawattbereich im Frequenzbereich von 10 MHz bis 4 GHz. Als Steckersysteme für die Hauptleitungen können sowohl deutsche Normen als auch EIA Standard realisiert werden, wie 7/16, 13/30, 43/98, 7/8" EIA, 1 5/8" EIA, 3 1/8" EIA, 6 1/8" EIA und 9 3/16" EIA. Für die Industriefrequenzen 13,56 MHz und 27,12 MHz wurden Richtkoppler für transportierte Leistungen von 5 kW, 10 kW, 20 kW, 30 kW und 100 kW cw entwickelt mit kundenspezifischen Auskoppeldämpfungen um 40 dB.Für den UKW- und VHF-Bereich wurden Richtkoppler bis 200 kW realisiert, Koppler für 1,5 MW Pulsleistung stehen kurz vor der Fertigstellung. Wir garantieren üblicherweise eine Genauigkeit des Koppelfaktors von +/- 0,1dB und eine Richtschärfe größer als 30dB. Auch Richtkoppler mit integrierten Detektoren (sogenannte Reflektometer) und integrierten Tiefpaßfiltern wurden bei den obigen Industriefrequenzen nach Kundenvorgaben für transportierte Leistungen von 5 kW aufgebaut. Nachfolgend einige Beispiele aufgebauter Richtkoppler. Zur näheren Betrachtung klicken Sie bitte auf das betreffende Bild. |
||||||||||||||||||||||||
|
